Ocena pacjenta z podejrzeniem ostrego zespołu wieńcowego wymaga szybkiego zebrania i właściwej interpretacji wielu informacji klinicznych. EKG pozostaje jednym z podstawowych narzędzi wykorzystywanych w tej ocenie, jednak zmiany niedokrwienne nie zawsze są łatwe do rozpoznania wyłącznie na podstawie klasycznych odprowadzeń EKG.
Rozwiązanie ECGmax firmy corpuls rozszerza możliwości standardowej elektrokardiografii. Z wykorzystaniem 10 elektrod system umożliwia uzyskanie 22 odprowadzeń, a dodatkowo – przy odpowiedniej opcji – obliczenie CEB® (Cardiac Electrical Biomarker). Jest to wskaźnik wyliczany na podstawie danych zawartych w sygnale EKG, który dostarcza dodatkowej informacji dotyczącej zmian w elektrycznym polu serca związanych z uszkodzeniem lub niedokrwieniem mięśnia sercowego.
Najważniejsze informacje:
- CEB wykorzystuje standardowy układ 10 elektrod, dzięki czemu nie wymaga dodatkowego przygotowania pacjenta ani stosowania osobnego zestawu elektrod.
- ECGmax łączy kilka źródeł informacji w jednym procesie monitorowania – klasyczne EKG, rozszerzony 22-odprowadzeniowy zapis oraz dodatkowy wskaźnik CEB.
- CEB zapewnia szybko dostępną i ciągłą informację, którą można zestawić z danymi z EKG, co ułatwia obserwację zmian w czasie.
- Rozwiązanie jest szczególnie przydatne w środowisku przedszpitalnym, gdzie kluczowe są szybkość działania, prostota obsługi i ograniczenie liczby dodatkowych czynności.
- CEB może wspierać ocenę pacjenta przy podejrzeniu niedokrwienia, zwłaszcza gdy stan kliniczny jest dynamiczny lub klasyczne EKG nie daje jednoznacznych wyników.
Czym jest CEB?
CEB – Cardiac Electrical Biomarker) jest nowoczesnym wskaźnikiem elektrokardiograficznym, służącym do wykrywania uszkodzeń i niedokrwienia mięśnia sercowego. Funkcjonalność zapewni szybki pomiar – wartość wyliczana jest automatycznie na podstawie zapisu EKG.
W przypadku zdrowego serca aktywność elektryczna ma określony, uporządkowany charakter. W przypadku niedokrwienia mięśnia sercowego dochodzi do zmian w jego właściwościach elektrycznych, co wpływa na sposób rozchodzenia się pola elektrycznego serca. CEB pozwala uchwycić i określić te zmiany.
Im wyższa wartość CEB, tym większe są zmiany w aktywności elektrycznej serca i tym większe może być prawdopodobieństwo niedokrwiennego uszkodzenia mięśnia sercowego.
CEB w ECGmax – bez dodatkowych elektrod

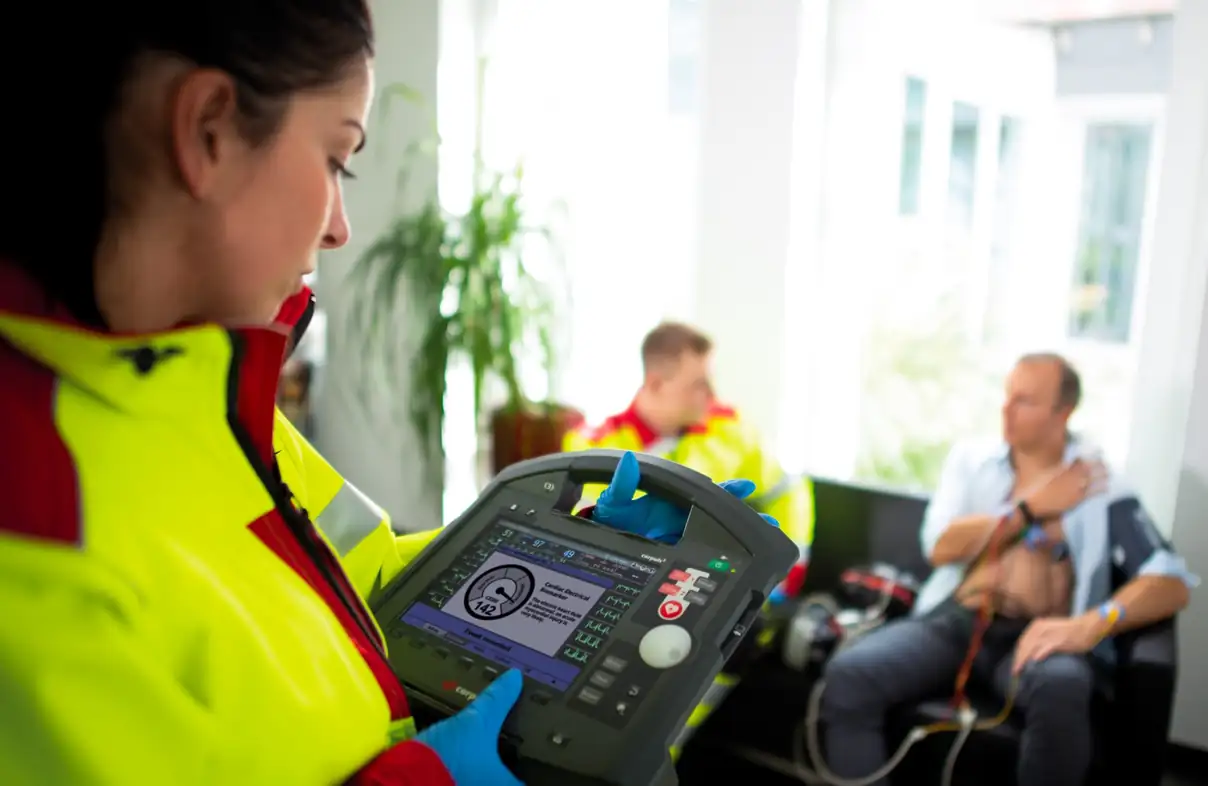

Dzięki zastosowaniu EKGmax, oprócz uzyskania 22 odprowadzeń z 10 elektrod, możliwe jest również uzyskanie wskaźnika CEB, który przedstawia ryzyko wystąpienia niedokrwiennego uszkodzenia mięśnia sercowego – w formie graficznej, za pomocą trzech kolorów (zielony, żółty, czerwony) lub wartości numerycznych.
Jedną z praktycznych zalet rozwiązania zastosowanego w ECGmax jest wykorzystanie tych samych elektrod, które służą do wykonania badania EKG. System ECGmax może z 10 elektrod uzyskać 22 odprowadzenia, obejmujące m.in. standardowe odprowadzenia kończynowe i przedsercowe, czy dodatkowe odprowadzenia prawostronne i tylne. CEB jest natomiast obliczany na podstawie danych pochodzących z tego samego systemu pomiarowego. Nie ma potrzeby zakładania dodatkowych elektrod ani zmiany ich położenia.
Z perspektywy zespołu medycznego ma to istotne znaczenie praktyczne: dodatkowa informacja diagnostyczna może być uzyskana bez wydłużania procedury o konieczność wykonywania kolejnego pomiaru z wykorzystaniem osobnego zestawu elektrod.
Prosta prezentacja i interpretacja wyników
Jedną z cech CEB w ECGmax jest sposób prezentacji wyniku. Interpretacja oparta na kodowaniu kolorami odpowiada kategoriom: prawidłowy, niejednoznaczny/wymagający uwagi/obserwacji oraz nieprawidłowy. Taka prezentacja ma ułatwiać szybkie wychwycenie zmiany wymagającej uwagi. CEB może być również prezentowany jako wartość liczbowa.
W praktycznym ujęciu:
- zielony – wynik w zakresie prawidłowym,
- żółty – wynik wymagający dalszej obserwacji i interpretacji w kontekście całego obrazu klinicznego,
- czerwony – wynik nieprawidłowy.
Warto podkreślić, że kolor lub wartość CEB nie powinny być interpretowane w oderwaniu od stanu pacjenta, zapisu EKG oraz pozostałych danych klinicznych. CEB jest narzędziem wspomagającym ocenę, a nie samodzielnym rozpoznaniem zawału mięśnia sercowego.
Korzyści z zastosowania CEB
Klasyczne badanie EKG dostarcza obrazu aktywności elektrycznej serca w określonym momencie. CEB może natomiast być przedstawiany jako wartość ciągła podczas monitorowania. Ma to znaczenie szczególnie wtedy, gdy stan pacjenta zmienia się w czasie. Zespół medyczny może obserwować nie tylko pojedynczy wynik, ale również pojawienie się zmian w elektrycznej aktywności serca podczas monitorowania.
Najważniejsze zalety CEB:
- nieinwazyjna metoda badania, umożliwiająca ciągłą obserwację stanu pacjenta;
- szybka reakcja dzięki stałemu monitorowaniu zmian w polu elektrycznym serca;
- wysoka czułość i specyficzność badania – poprawia skuteczność tradycyjnego EKG w wykrywaniu zawału NSTEMI;
- prostota użycia – nie ma potrzeby zakładania dodatkowych elektrod ani zmiany ich lokalizacji
- łatwa interpretacja – kodowanie kolorami oraz wartość liczbowa ułatwiają szybkie wychwycenie wyniku wymagającego uwagi
- korelacja pomiędzy CEB i poziomem troponiny;
Istnieją badania analizujące zależność pomiędzy CEB a markerami uszkodzenia mięśnia sercowego, w szczególności troponiną. Jednocześnie należy zachować właściwą ostrożność interpretacyjną. CEB nie jest odpowiednikiem oznaczenia troponiny i nie zastępuje laboratoryjnej diagnostyki uszkodzenia mięśnia sercowego. Producent ECGmax opisuje jego parametry jako porównywalne pod względem czułości i swoistości z troponiną, ale dane kliniczne wskazują na bardziej złożoną zależność między tymi markerami.
Pomoc dla medyków w dynamicznej ocenie pacjenta
W środowisku przedszpitalnym szczególne znaczenie mają szybkość, prostota obsługi oraz możliwość prowadzenia diagnostyki bez wykonywania dodatkowych czynności.

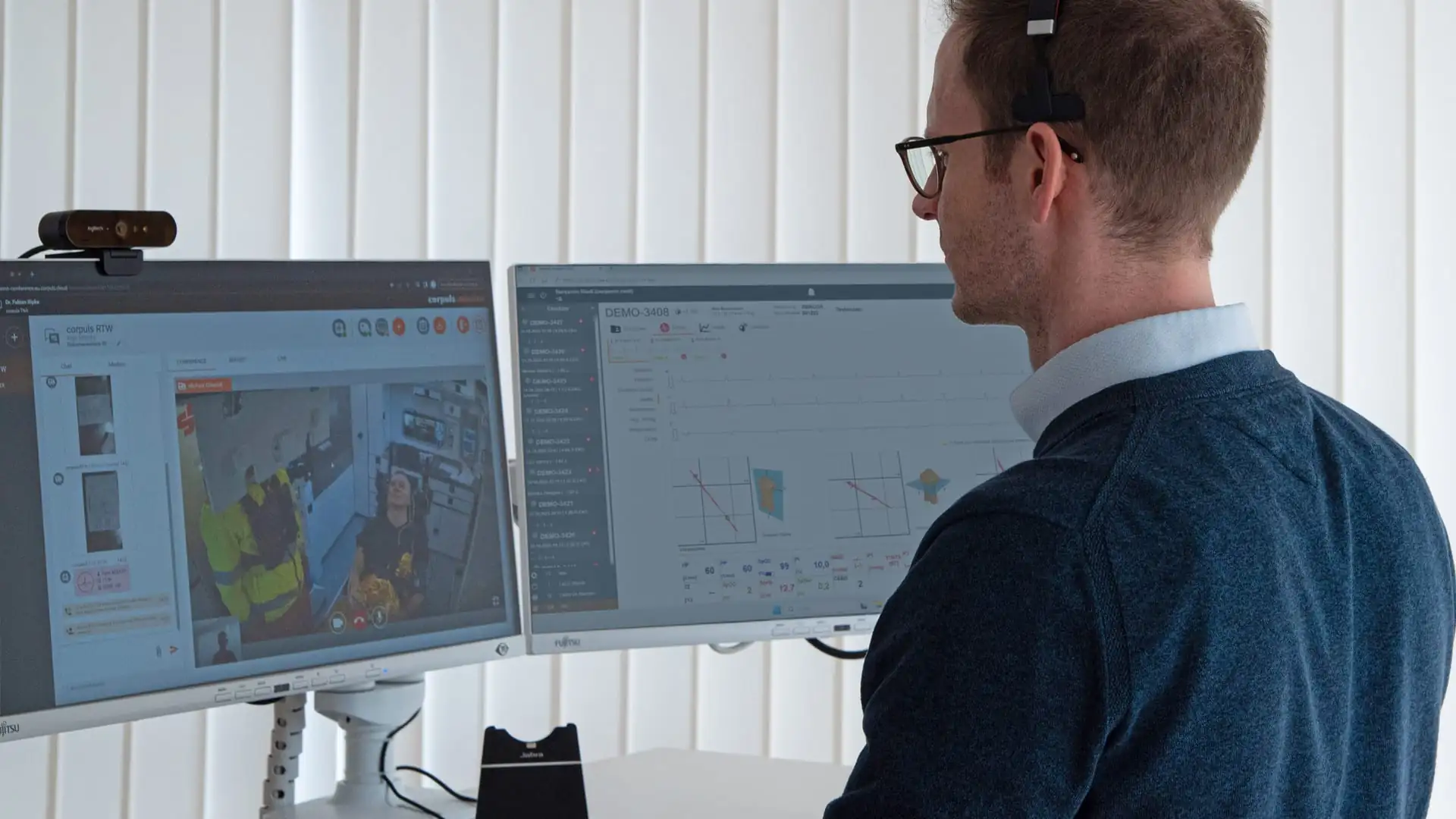

W przypadku ECGmax CEB korzysta z danych uzyskiwanych za pomocą standardowego układu 10 elektrod. Oznacza to brak konieczności przygotowywania pacjenta do dodatkowego badania elektrodami. Producent wskazuje również na możliwość automatycznego przekazywania danych ECGmax, w tym CEB, do innych elementów środowiska corpuls, zależnie od konfiguracji i aktywowanych opcji.
Dla zespołu ratownictwa medycznego oznacza to możliwość połączenia kilku informacji w ramach jednego procesu monitorowania: klasycznego EKG, rozszerzonego 22-odprowadzeniowego zapisu oraz dodatkowego wskaźnika CEB.
Wartość CEB polega przede wszystkim na połączeniu szybko dostępnej informacji, ciągłości pomiaru i prostego sposobu prezentacji z informacjami uzyskiwanymi z EKG.
W urządzeniach corpuls rozwiązanie to zostało zintegrowane z ECGmax, dzięki czemu ten sam zestaw 10 elektrod może dostarczyć zarówno rozszerzonego zapisu EKG, jak i dodatkowego wskaźnika CEB.
Dla medyka oznacza to możliwość spojrzenia na elektryczną aktywność serca z dodatkowej perspektywy. W sytuacjach podejrzenia niedokrwienia, szczególnie gdy obraz kliniczny jest dynamiczny lub klasyczne EKG nie daje jednoznacznej odpowiedzi, CEB może być wartościowym elementem wspierającym ocenę pacjenta i obserwację zmian w czasie.
